برق اضطراری ۱۰ کیلووات‌ساعتی برای مرکز رادیولوژی و سونوگرافی رستاک در تهران
جایگزینی یوپی‌اس سرب‌اسیدی مرکز رادیولوژی و سونوگرافی رستاک در تهران با باتری لیتیوم‌فسفات ۱۰ کیلووات‌ساعتی و اینورتر ۶ کیلووات انرویا پاور؛ تأمین برق دستگاه‌های سونوگرافی، سیستم‌های اداری و روشنایی در زمان قطعی برق.

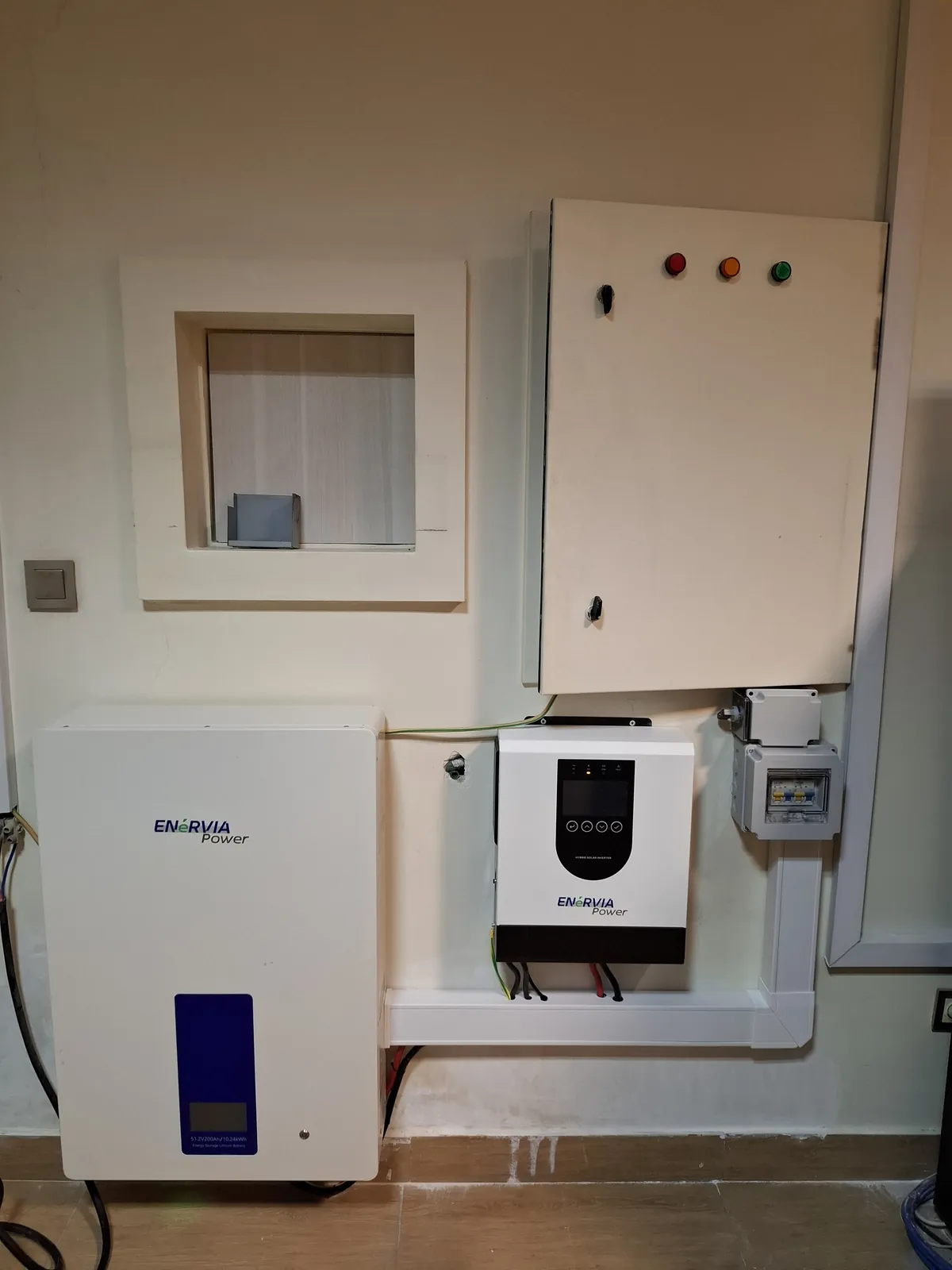

برای مرکز رادیولوژی و سونوگرافی رستاک در تهران، سیستم برق اضطراری با باتری لیتیوم‌فسفات ۱۰ کیلووات‌ساعتی و اینورتر هیبرید ۶ کیلووات انرویا پاور نصب و راه‌اندازی شد. این سیستم جای یوپی‌اس سرب‌اسیدی قبلی کلینیک را گرفت و در زمان قطعی برق، دستگاه‌های سونوگرافی، سیستم‌های اداری، روشنایی و تجهیزات رفاهی را تغذیه می‌کند.
کلینیک در هفته چند بار با قطعی برق روبه‌رو بود. هر قطعی هم نوبت‌دهی و خدمات‌رسانی به مراجعان را مختل می‌کرد و هم تجهیزات حساس تصویربرداری را با خاموشی ناگهانی و نوسان ولتاژ روبه‌رو می‌کرد. یوپی‌اس قدیمی با باتری سرب‌اسیدی، به دلیل افت ولتاژ زیر بار و عمر کوتاه باتری‌ها، پاسخگوی این بار نبود.

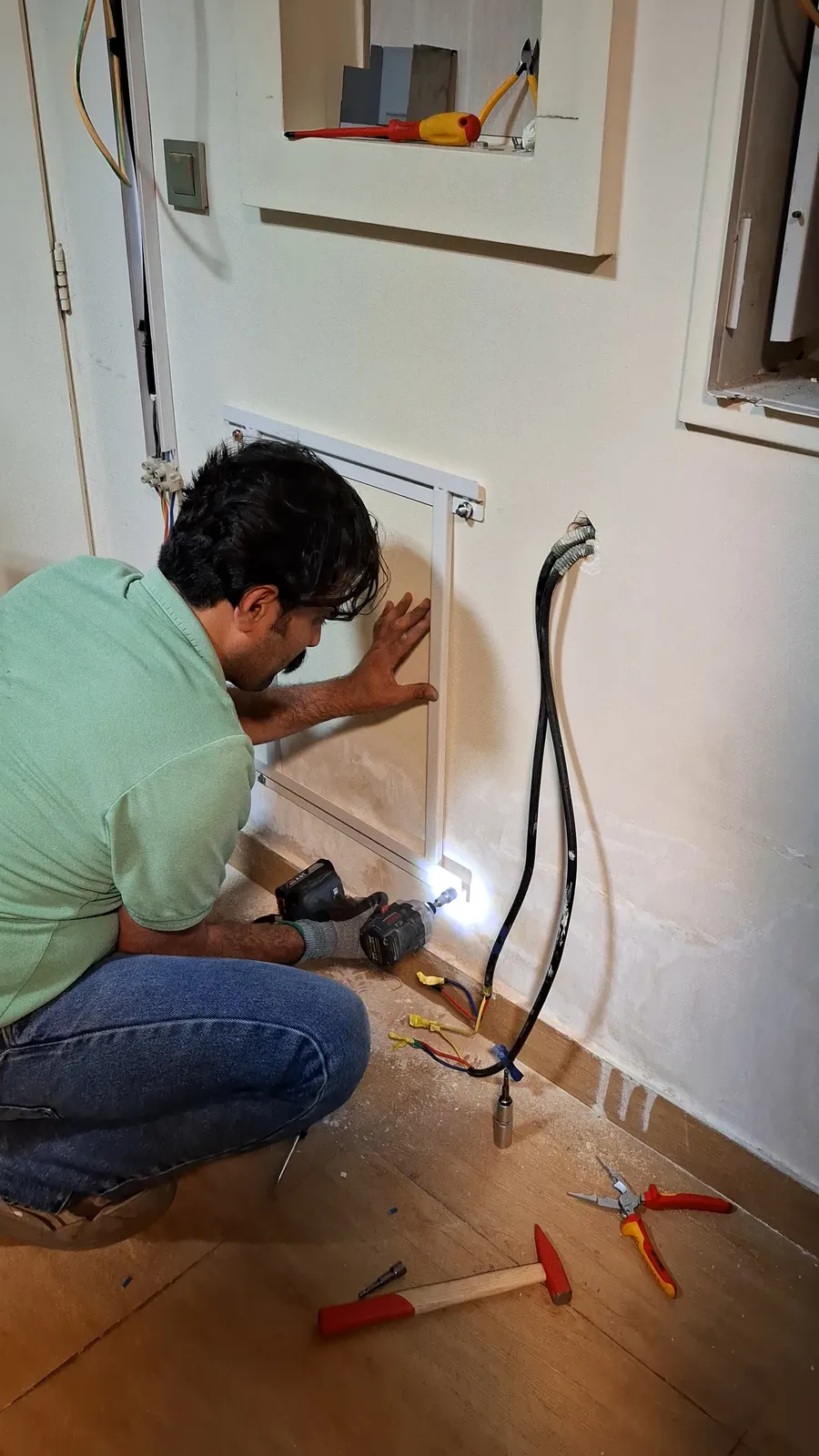

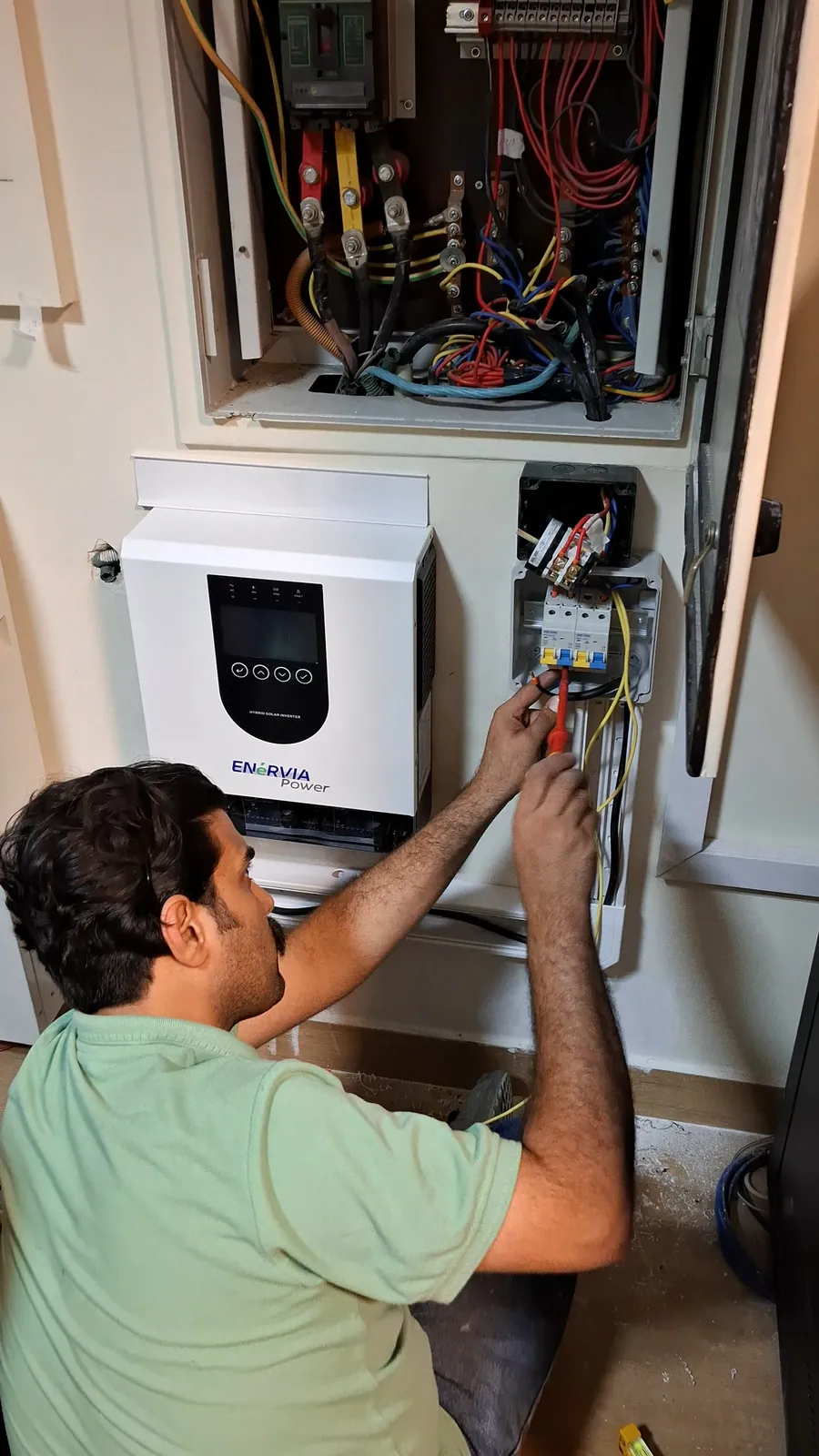

در اجرای جدید، مسیر کابل‌های DC و AC داخل داکت اجرا شد و یک جعبه حفاظتی جداگانه با فیوز و کلیدهای حفاظتی کنار اینورتر نصب شد. باتری فقط از برق شبکه شارژ می‌شود و در این پروژه پنل خورشیدی به کار نرفته است.
مشخصات پروژه
| نوع سیستم | برق اضطراری (پشتیبان) بدون آرایه خورشیدی |
|---|---|
| ظرفیت ذخیره‌سازی | ۱۰ کیلووات‌ساعت، باتری لیتیوم‌فسفات (LiFePO4) انرویا پاور |
| توان اینورتر | ۶ کیلووات، اینورتر هیبرید انرویا پاور |
| منبع شارژ باتری | برق شبکه شهری |
| سیستم قبلی | یوپی‌اس با باتری سرب‌اسیدی (برچیده و جایگزین شد) |
| بارهای تحت پوشش | دستگاه‌های سونوگرافی، سیستم‌های اداری، روشنایی و تجهیزات رفاهی |
| کاربری | مرکز رادیولوژی و سونوگرافی |
| موقعیت | تهران |

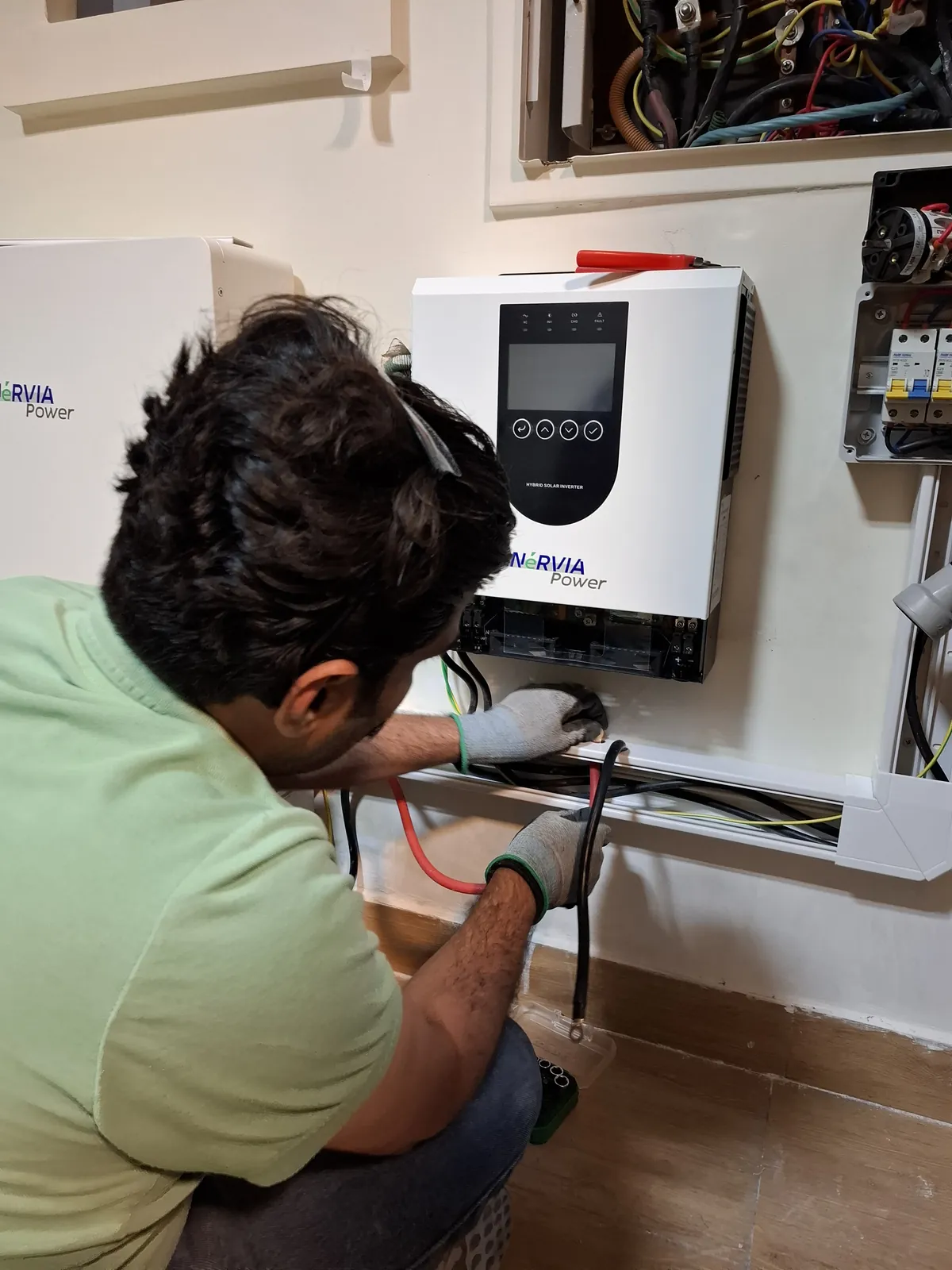

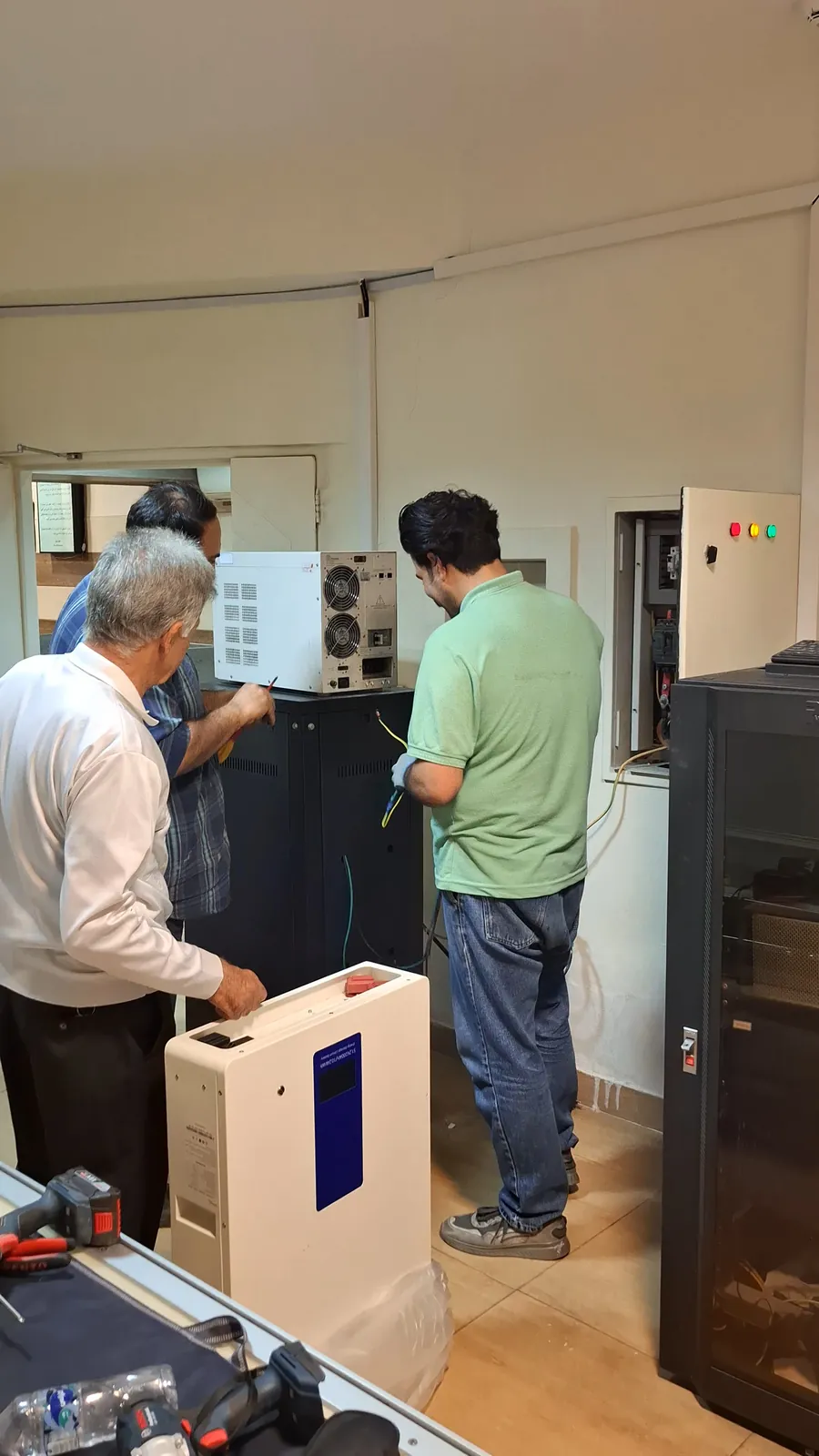

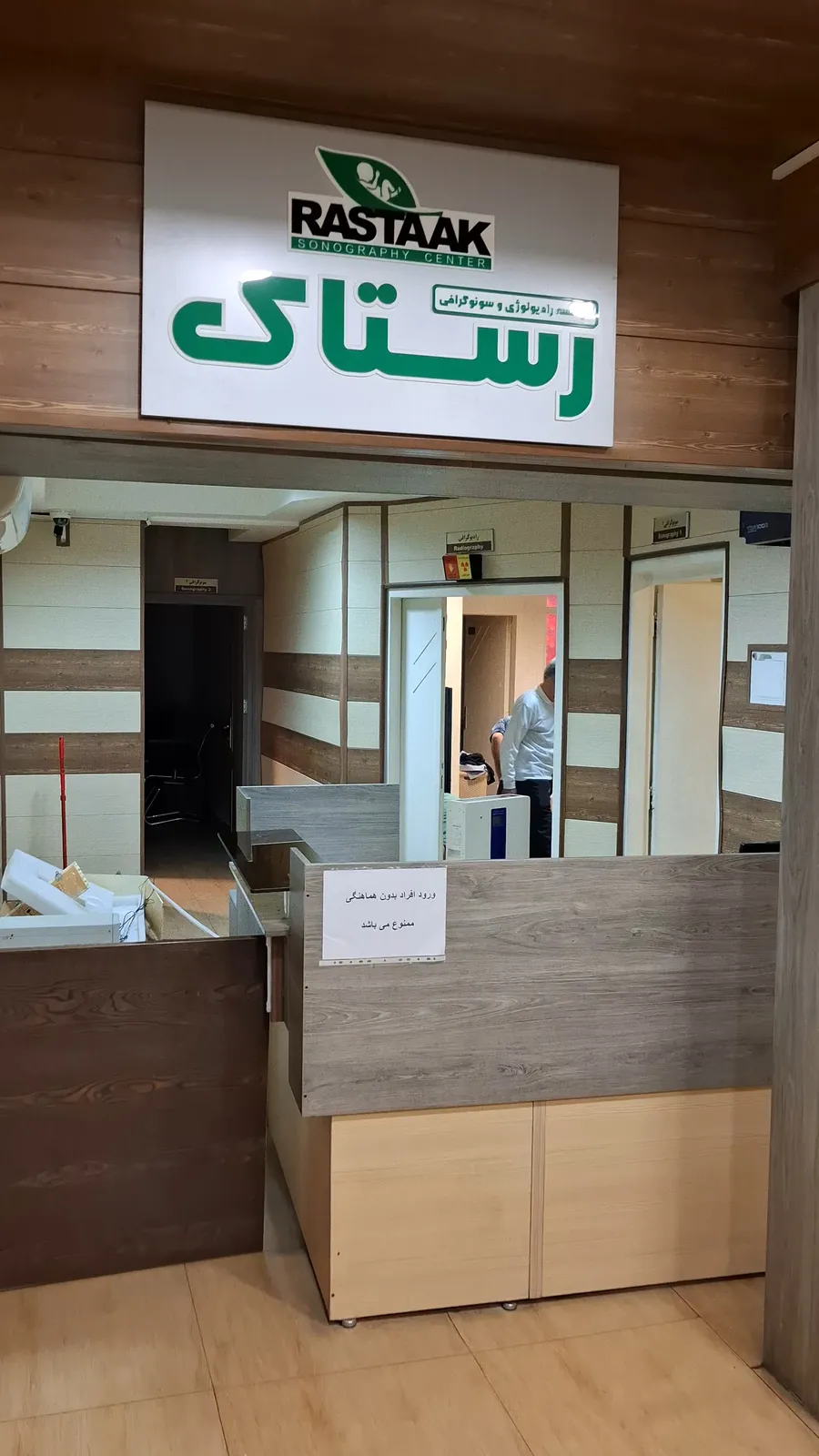

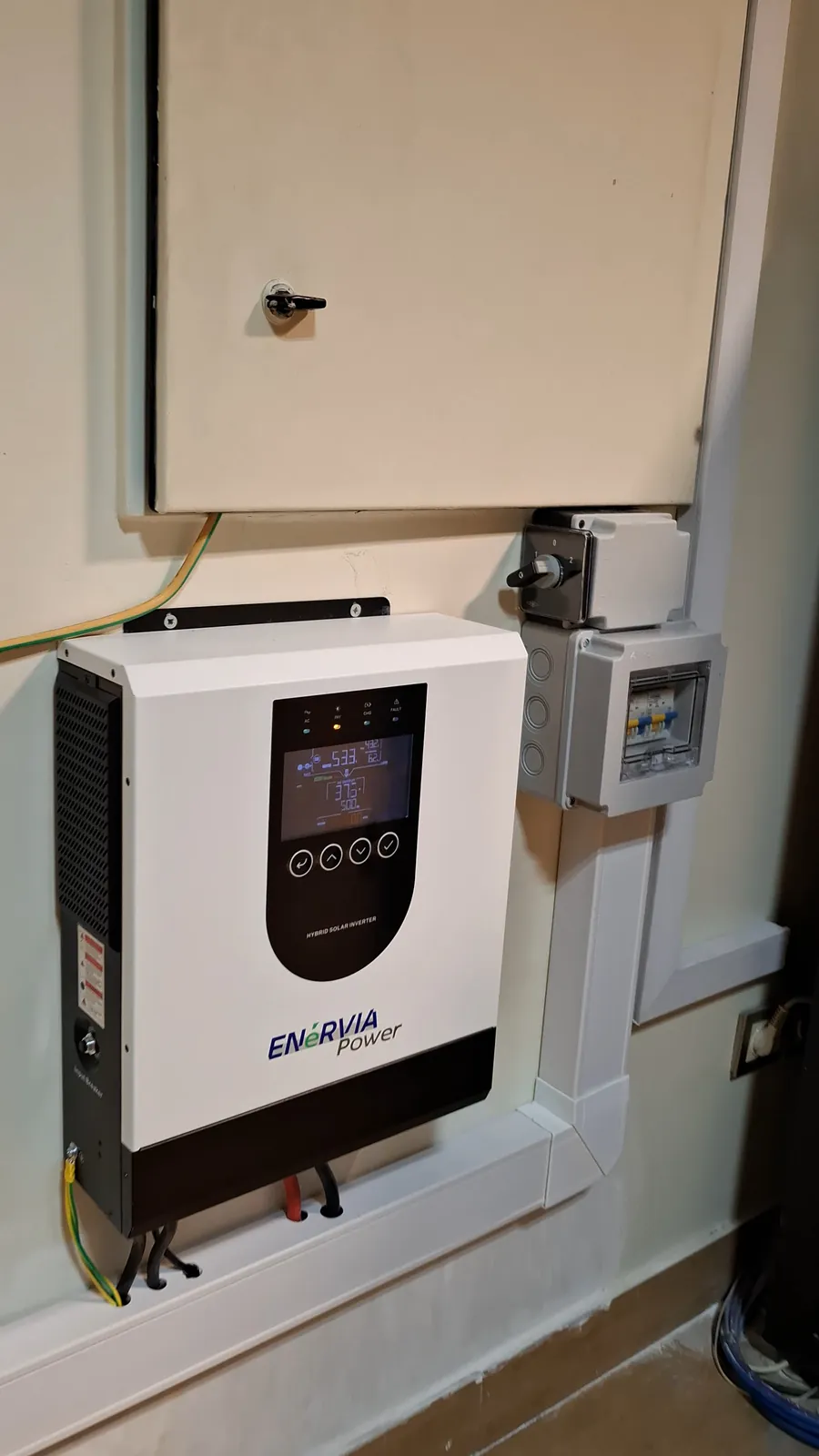

تصاویر اجرای پروژه
این عکس‌ها را تیم فنی انرویا پاور در روزهای اجرای همین پروژه گرفته است. برای دیدن هر تصویر در اندازه بزرگ، روی آن بزنید.
چرا ظرفیت این مرکز دو برابر نمونه‌های خانگی است
ده کیلووات‌ساعت دو برابر ظرفیت نمونه‌های خانگی است، و دلیلش الگوی مصرف است نه متراژ. یک مرکز تصویربرداری در تمام ساعات کاری روشن است: دستگاه، ایستگاه کاری، سیستم بایگانی تصاویر و روشنایی محیط، همه در طول روز پیوسته کار می‌کنند.
برای چنین باری، معیار طراحی «چند ساعت باید دوام بیاورد» است، نه «بیشترین توان لحظه‌ای چقدر است». وقتی هدف پوشش کل یک شیفت کاری باشد، ظرفیت باتری همان چیزی است که باید بزرگ شود.
تجهیزات تصویربرداری علاوه بر این به کیفیت موج خروجی حساس‌اند. اینورتر باید موج سینوسی خالص تولید کند؛ خروجی شبه‌سینوسی ارزان‌تر برای این دسته تجهیزات مناسب نیست.
روش درست رسیدن به این عدد، جمع‌زدن توان و ساعات کارکرد تک‌تک دستگاه‌هاست — همان کاری که ماشین‌حساب سایت انجام می‌دهد.
اعداد این صفحه مربوط به همین پروژه است و نسخه‌ای عمومی نیست. ظرفیت درست برای هر ساختمان از روی مصرف واقعی آن تعیین می‌شود؛ برای برآورد اولیه از محاسبه باتری و اینورتر استفاده کنید، و طراحی نهایی پس از بازدید فنی و بررسی تابلو برق انجام می‌شود.
فرم درخواست را ثبت کنید تا کارشناسان انرویا پاور برای بازدید فنی و طراحی سیستم متناسب با مصرف شما هماهنگ کنند. پس از ثبت، کد پیگیری دریافت می‌کنید.
ثبت درخواست بازدید و مشاورهتجهیزات انرویا پاور در این پروژه: باتری دیواری LiFePO4 EP-BAT 10kWh و اینورتر هیبرید تک‌فاز EP-PLUS 6kW؛ سایر تجهیزات را در صفحه محصولات می‌بینید و جزئیات خدمات نصب و پشتیبانی در پایتخت در صفحه خدمات انرژی خورشیدی در تهران آمده است. سایر پروژه‌های اجراشده در فهرست نمونه کارها فهرست شده‌اند.
